CAT发电房

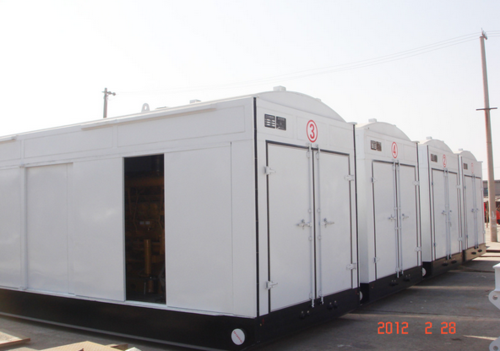

成组发电机房专为ZJ50D钻机配套。该成组机房依据双方的技术协议设计制造。成组机房由三栋机房组成，并按钻机的设计布置摆放。
主要技术参数：
外廓尺寸（长×宽×高）
单栋：9000×3000×3300mm
成组：9000×9000×3300mm
机房自重：
主机房总重：24000kg
主要配套设备型号：

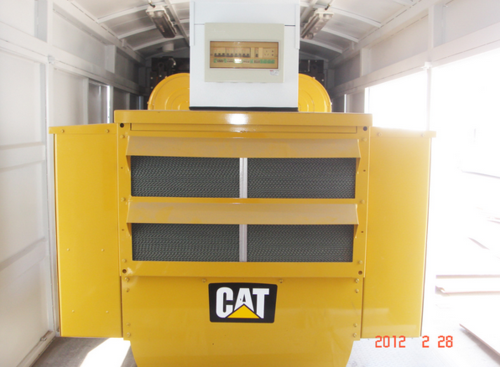

主机组型号：KAT3512B
机房设施及结构特点：
1、机房由底座、立柱、端墙、侧墙、房顶和排烟系统、气路系统、燃油进回系统、配电照明系统等主要部件以及电缆槽、走道板、工作台、挂梯、接地杆、房顶搭接板等附件组成；
2、为了方便安装维修，机房的立柱与底座、房顶均采用螺栓连接形式；
3、在走道板下配置有燃油进回、气路、机油管线。机房与机房之间的油、气输入输出端均采用可拆卸式软管连接，各管线按使用需要配有阀门，凡有阀门的地方其上方的走道板均可打开或拆卸；
4、为了便利机组的操作维修和通风散热，机房侧墙由可拆卸的活门和推拉门组成。整个侧墙既可拆卸又可不拆卸，使用者可根据实际情况决定；
5、各机房房顶上开有排烟、加水管口，各机房配有固定消音器的支架，支架与消音器焊为一体，组装时只需用螺栓固定即可。在靠水箱端的墙角有固定挂梯的插口；
6、每栋机房房顶按要求配有输出电缆的电缆槽，电缆槽为可拆卸式，在吊离房顶时可将垂直电缆槽拆下，在垂直电缆槽上装有机房内部电器系统的配电盘；
7、机房底座下部开有排污口；
8、 为了遮挡雨水、风沙，在房顶两侧装有房与房之间的搭接板，房顶搭接板分两种形式，应相互间隔搭接，房端有帆布条保证房间的密封；
9、每栋机房配有灭火器、应急灯、接地杆及电缆线。在机房底座靠水箱一端留有接地电缆的铜螺栓。
